Płyta zasuwy przesuwnej materiałów ogniotrwałych

Rodzaje i zasada działania płyt ślizgowych: Urządzenie z dyszą ślizgową składa się z górnych i dolnych płyt ślizgowych wykonanych z materiałów ogniotrwałych oraz mechanicznej konstrukcji napędowej i jest instalowane na zewnątrz dna kadzi. Górna płyta przesuwna jest stała, a dolna płyta przesuwna jest ruchoma. W zależności od sposobu działania płyt zasuwowych materiałów ogniotrwałych można je podzielić na trzy kategorie: 1) Typ liniowy, posuwisto-zwrotny: 2) Typ napędu liniowego: 3) Typ obrotowy. Napędzając cięgno, płyta bramy z materiałów ogniotrwałych przesuwa się tam i z powrotem po linii prostej. Kiedy otwory odlewnicze w cegłach zasuwy górnej i dolnej z materiałów ogniotrwałych są ułożone naprzemiennie, górny otwór dyszy wypełnia się piaskiem drenażowym, a kadź stalową można załadować stalą; gdy otwory odlewnicze nakładają się na siebie, piasek drenażowy wypływa automatycznie, a następnie wylewanie, a prędkość zalewania można kontrolować poprzez stopień nakładania się otworów odlewniczych.

Płyta ślizgowa jest kluczowym elementem, który określa funkcję dyszy ślizgowej i odgrywa rolę w kontrolowaniu i regulowaniu przepływu roztopionej stali. Ze względu na powtarzający się kontakt płyty ślizgowej z-stopioną stalą o wysokiej temperaturze (zwłaszcza z częścią otworu odlewniczego), korozja jest poważna, a warunki użytkowania trudne. Płyta zasuwy z materiałów ogniotrwałych musi mieć dobre właściwości, takie jak wysoka wytrzymałość, odporność na korozję i odporność na zdzieranie. Podczas procesu zalewania zapewnia się, że stopiona stal nie może wyciekać pomiędzy płytami zasuwy z materiałów ogniotrwałych. Płyta zasuwy z materiałów ogniotrwałych musi mieć następujące właściwości

(1) Płaskość powierzchni ślizgowej<0.05mm

(2) Wysoka wytrzymałość mechaniczna

(3) Silna odporność na erozję przez roztopioną stal i stopiony żużel;

(4) Doskonałe właściwości przeciwutleniające

(5) Dobra stabilność na szok termiczny.

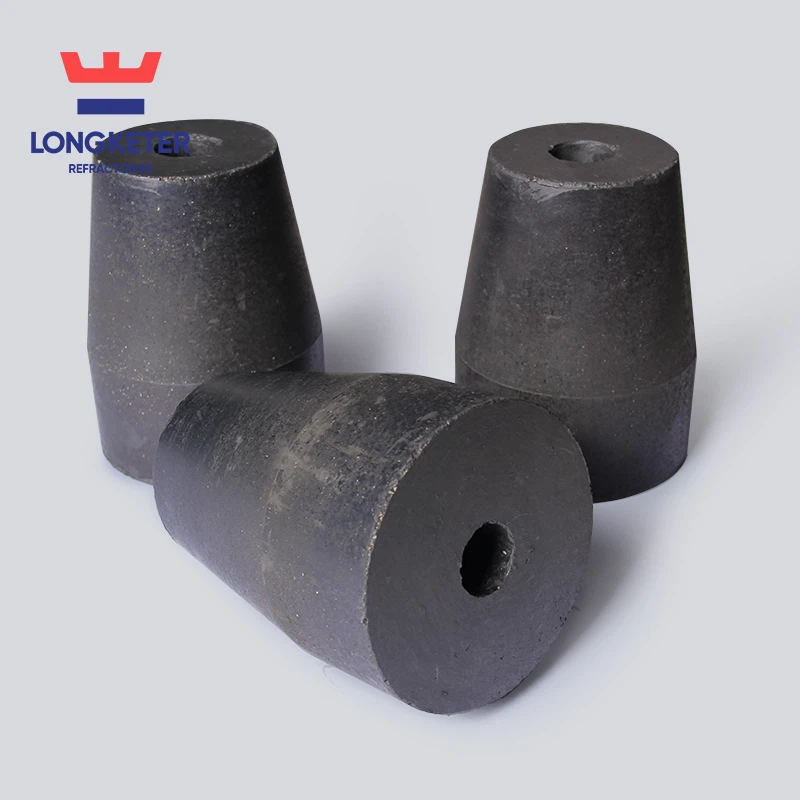

Zabezpieczenie uszczelniające dyszy przesuwnej kadzi występuje głównie na połączeniu pomiędzy dyszą górną i górną płytą ślizgową oraz dolną płytą ślizgową i dyszą dolną. Podczas procesu zalewania, zazwyczaj po wylaniu roztopionej stali w jednym lub dwóch piecach, należy wymienić i ponownie zamontować dolną płytę ślizgową oraz wylot spustowy. W ochronie uszczelnienia stosuje się podkładki uszczelniające z włókna lub gliny, aby zapewnić wysoką czystość roztopionej stali i jednolitość wewnętrznej jakości odlanej płyty.

wypalić w materiałach ogniotrwałych płyta zasuwy przesuwnej

W wypalonej aluminiowej płycie ślizgowej z węgla nie tylko organiczne spoiwo ulega zwęgleniu i koksowaniu podczas wypalania, tworząc wiązanie węgla w cegle, ale także dodatki, takie jak metaliczny krzem, mogą łączyć się z węglem, tworząc Sic po redukcji i wypaleniu w temperaturze<1300°C. , and a ceramic bond is formed within the brick body. Therefore, there is a dual bonding system of ceramic bonding and carbon bonding in the fired aluminum carbon sliding plate. It significantly improves the strength of the refractories slide gate plate, and even after the carbon is burned out during use, it can maintain sufficient residual strength because it is a ceramic bonding system. After the refractories slide gate plate is burned, it is usually soaked in oil. Vertical or horizontal vacuum-pressurized oil immersion devices are generally used in oil immersion. After the slide is preheated, put it into the oil immersion tank, and evacuate it to a vacuum℃of 650mmHg or above, introduce heated tar or asphalt, and pressurize the oil to 8~16kgf/cm2 or higher to make the tar or asphalt Being sucked into the open air holes of the refractories slide gate plate. The cast holes in the refractories slide gate plate can be made during molding, or they can be formed into a whole plate without holes and then drilled later. Most people think that drilling is beneficial to improve the quality of the refractories slide gate plate. In addition, wrapping and hooping the refractories slide gate plate with thin iron sheets is considered an important measure to ensure the safe use of the refractories slide gate plate. It can prevent the refractories slide gate plate from breaking during use, and because this metal hoop is wrapped very tightly, it has limitations. The propagation of cracks in materials, especially the effect of crack opening.

Wysokowydajna płyta zasuwy z materiałów ogniotrwałych

Jest to niepalna płyta zasuwy z aluminium, węgla i materiałów ogniotrwałych, charakteryzująca się stosunkowo prostym procesem, niskim kosztem i dobrym efektem użytkowym. Składniki tego rodzaju płyt zasuw z materiałów ogniotrwałych są podobne do składników płyt zasuw z wypalanych materiałów ogniotrwałych. Wykorzystuje surowce takie jak korund, mulit, korund, grafit płatkowy, węglik krzemu i proszek krzemu oraz dodaje żywicę fenolową jako spoiwo. Po wymieszaniu, uformowaniu, obróbce cieplnej i obróbce mechanicznej otrzymujemy gotowy produkt. W porównaniu z płytami zasuwowymi z wypalonego aluminium i węgla ogniotrwałego, niespalone płyty zasuw z materiałów ogniotrwałych nie wymagają wypalania, zanurzania w oleju i obróbki cieplnej w retorcie podczas produkcji, co upraszcza proces produkcyjny, ale wytrzymałość jest niższa, a porowatość jest nieco wyższa. Praktyka pokazała, że ​​niepalna płyta ślizgowa-jest dobra, gdy jest stosowana w kadziach średniej-konwertorów i pieców elektrycznych, a niektóre nawet przewyższają płytę ślizgową zanurzoną- w płonącym oleju.

Jak zainstalować i używać płyt zasuw z materiałów ogniotrwałych

Ilość i twardość szamotu pomiędzy płytą ślizgową a dyszą powinna być odpowiednia, aby połączenie było jednolite i miało odpowiednią wytrzymałość, aby zwiększyć-szybkość samootwierania dyszy, uniknąć spalania tlenu i drenażu, zmniejszyć utlenianie płyty ślizgowej i rozszerzanie się otworu, aby zapobiec „obracaniu się” dyszy podczas wylewania stopionej stali. Należy ograniczyć występowanie zjawiska „żużlowania”, aby ograniczyć erozję żużla na powierzchni płyty ślizgowej. Podczas kontrolowania przepływu ciągłego odlewania stali i zamykania operacji po zalewaniu, należy zachować skok 1 poprzez przedmuchanie tlenu w celu usunięcia resztek stali i zapobieżenia nieprawidłowej obsłudze resztek stali i powodowaniu nadmiernego rozszerzania się płyty ślizgowej.
